Что такое подстанция

Электрическая подстанция — это комплекс оборудования для приема, преобразования и распределения электроэнергии. Она связывает генерирующие мощности электростанций с конечными потребителями: заводами, жилыми кварталами, транспортными системами. Электростанции вырабатывают ток напряжением 6–24 кВ, а для передачи на сотни километров его повышают до 110–750 кВ. У потребителя напряжение снижается обратно — до 220 или 380 В.

Зачем нужна подстанция

Назначение трансформаторной подстанции — преобразовать напряжение до нужного уровня на конкретном участке сети и обеспечить безопасное распределение электроэнергии.

Подстанция и трансформатор: в чем разница

Разница между подстанцией и трансформатором в том,что трансформатор — один из элементов подстанции. Это устройство повышает или понижает напряжение переменного тока. Подстанция включает силовой трансформатор, распределительные устройства высокого и низкого напряжения, систему защиты, автоматику, заземление. Трансформатор — сердце подстанции, но без остальных элементов он не может безопасно работать.

Основные виды трансформаторных подстанций

Типы трансформаторных подстанций могут различаться по направлению преобразования напряжения, конструктивному исполнению, уровню напряжения и способу подключения к сети.

По направлению преобразования напряжения:

• повышающие — увеличивают напряжение генератора электростанции для передачи энергии на дальние расстояния с минимальными потерями;

• понижающие — снижают напряжение до безопасного уровня для потребителя (220/380 В).

По конструктивному исполнению:

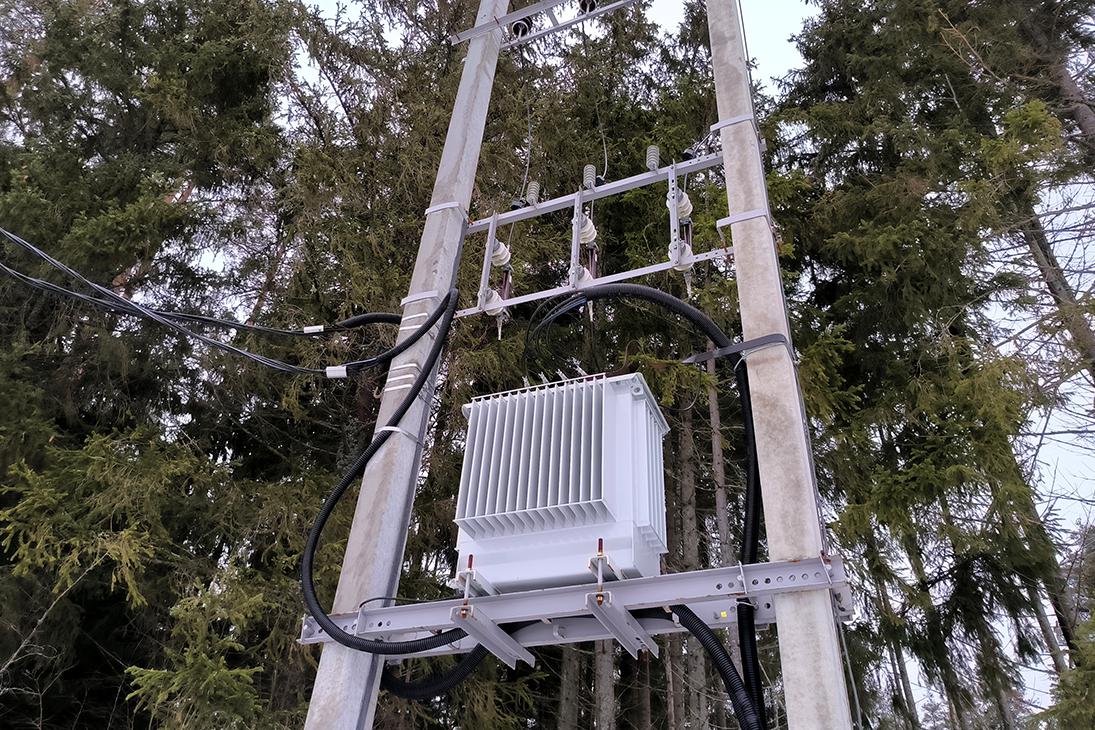

• мачтовые (столбовые) — размещаются на опорах, обслуживают поселки и отдельные объекты. Мощность трансформаторной подстанции мачтового типаобычно не превышает 250 кВА;

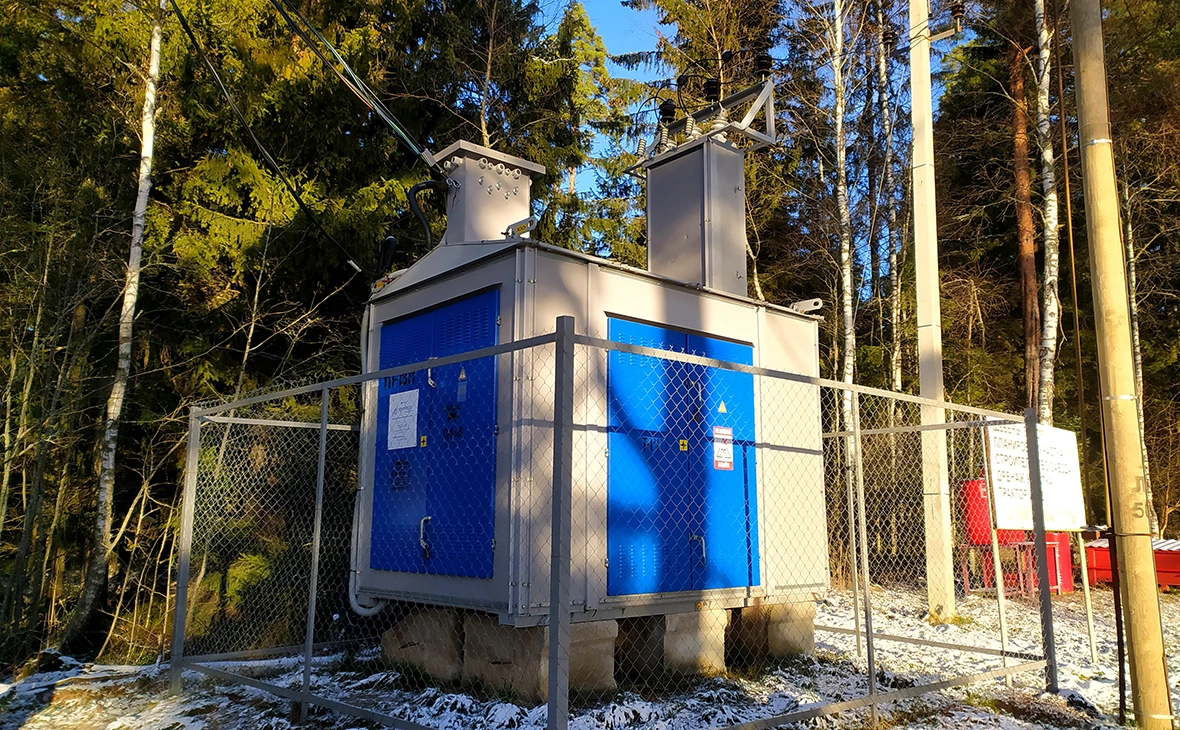

• комплектные (КТП) — заводской сборки, монтируются из готовых блоков. Применяются на стройплощадках, предприятиях, в жилых районах.Мощность — от 25 до 2500 кВА;

• закрытые (киоскового типа) — оборудование внутри защитного корпуса. Часто встречаются во дворах жилых домов;

• открытые — оборудование размещают на открытом воздухе.

По уровню напряжения:

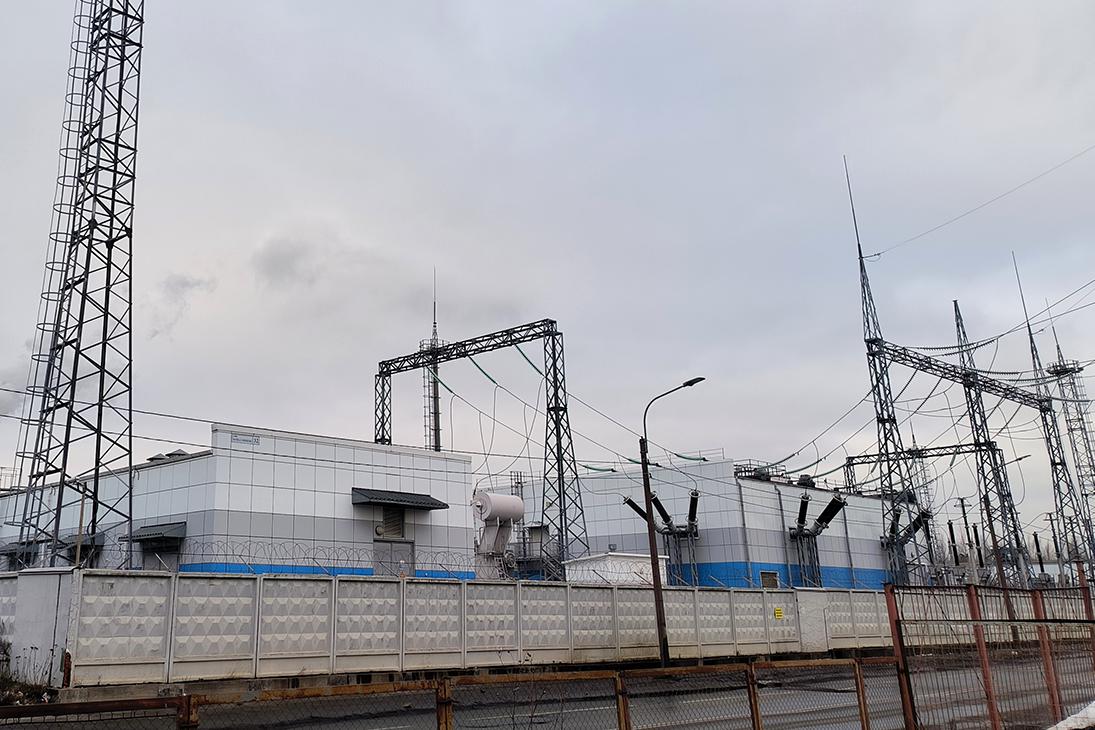

• высоковольтные (110–750 кВ) — объекты магистральных сетей;

• средневольтные (6–35 кВ) — распределительные подстанции городов и предприятий;

• низковольтные (до 1 кВ) — питание конечных потребителей.

По способу присоединения к сети:

• ответвительные — подключаются к проходящей линии как «боковая ветка»;

• тупиковые — получают электричество по одной или двум линиям, которые заканчиваются прямо на этой подстанции;

• проходные — стоят прямо «на пути» линии электропередачи (она будто проходит сквозь подстанцию);

• узловые — к ним подходит сразу несколько линий от разных источников.

Почему подстанции критичны для АЭС

Атомная электростанция вырабатывает электричество, но без выходных подстанций не может отдать его в сеть. Электрические подстанции повышают напряжение генераторов до 330–750 кВ и передают энергию по магистральным линиям. Если подстанция выходит из строя, АЭС теряет возможность выдачи мощности при полностью исправной генерации.

Например, 7 февраля 2026 года украинские АЭС были временно разгружены: тогда в национальной энергетической компании «Укрэнерго» заявили о выходе из строя ключевых высоковольтных подстанций. Ранее в тот день российское Минобороны сообщило об ударе по военно-промышленным предприятиям, объектам энергетики и транспорта, используемых в интересах ВСУ.

В России в феврале 2026 года более 220 тыс. жителей Белгородской области остались без электричества после аварии на подстанции на фоне атак украинской армии.

Также в феврале в одном из районов Донецка произошло аварийное отключение девяти трансформаторных подстанций. По данным главы города Алексея Кулемзина, без электроснабжения остались 1,5 тыс. человек. Причины отключения подстанций Кулемзин тогда не назвал.

Ремонт поврежденных подстанций и силовых трансформаторов — длительный процесс. Высоковольтные трансформаторы на 330–750 кВ изготавливаются под заказ,производство занимает месяцы. Масса одного устройства — сотни тонн, для доставки нужен специальный транспорт.

Устройство и принцип работы трансформаторной подстанции

Основные компоненты трансформаторной подстанции:

• силовой трансформатор (масляный или сухой) — главный элемент подстанции. Повышает или понижает напряжение переменного тока за счет электромагнитной индукции. Масляный охлаждается трансформаторным маслом, сухой — воздухом;

• распределитель высокого напряжения — принимает электроэнергию с линии электропередачи. Содержит выключатели и разъединители для безопасного подключения и отключения подстанции от питающей сети;

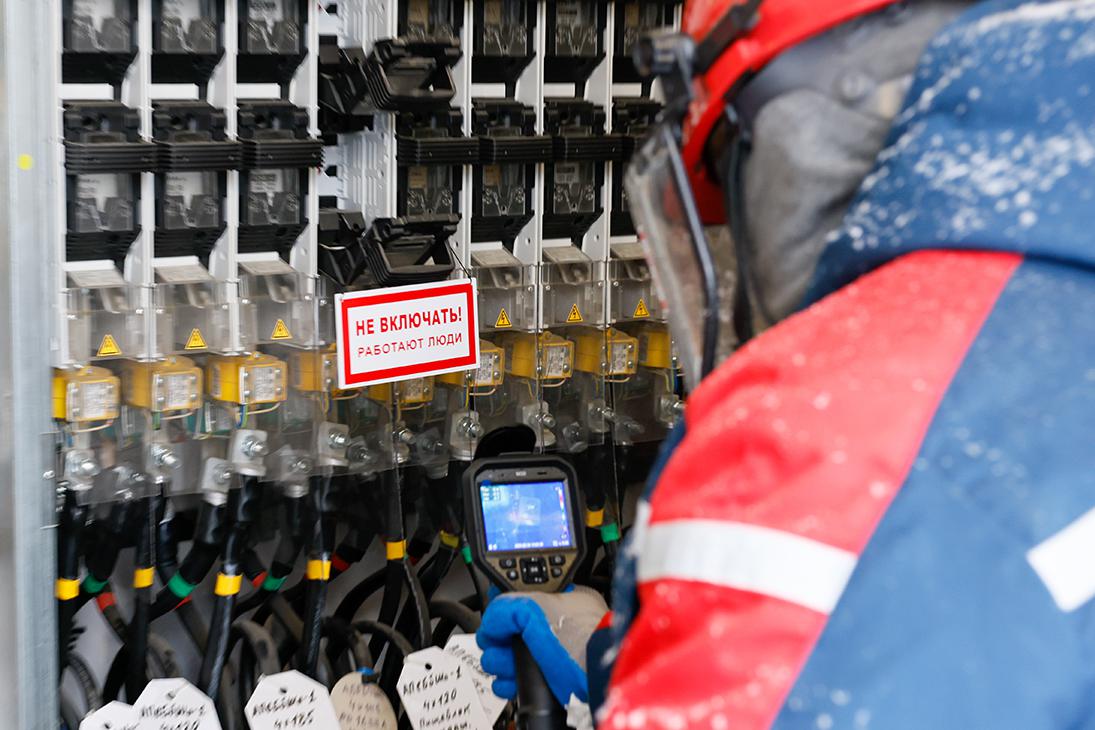

• распределитель низкого напряжения — распределяет уже преобразованную электроэнергию по отходящим линиям к конечным потребителям через автоматические выключатели;

• система релейной защиты и автоматики — отслеживает параметры сети в реальном времени. При аварии автоматически отключает поврежденный участок и переключает питание на резервный источник;

• система учета электроэнергии — измеряет объем принятой и переданной электроэнергии с помощью счетчиков и измерительных трансформаторов тока и напряжения. Нужна для коммерческих расчетов и контроля потерь;

• заземляющее устройство и молниезащита — отводит аварийные токи и токи молнии в землю, защищая оборудование и персонал от поражения электрическим током при пробое изоляции или грозе;

• вспомогательное оборудование (вентиляция, освещение, сигнализация) — обеспечивает нормальный тепловой режим помещений, безопасность обслуживания и оповещение персонала о нештатных ситуациях.

Как работает трансформаторная подстанция

Работа трансформаторной подстанции включает три этапа: прием энергии, ее преобразование и распределение.

1. Прием. Высокое напряжение поступает с линии электропередачи на высоковольтное распределительное устройство.

2. Преобразование. Далее ток поступает на силовой трансформатор. Внутри него две катушки провода, намотанные вокруг железного сердечника. Ток проходит через первую катушку и создает магнитное поле, которое «передает» электричество второй катушке — уже с другим напряжением. Этот процесс называется электромагнитной индукцией. Если у второй катушки витков меньше, напряжение падает; если больше — растет. Именно так ток «подгоняется» под нужный уровень.

3. Распределение. Преобразованное напряжение передается в низковольтное распределительное устройство. Здесь электроэнергия расходится по отходящим линиям.

Все этапы контролируются системой защиты и автоматики. При аварии срабатывает автоматическое отключение поврежденного участка и питание переключается на резервный источник.

Вопрос-ответ

Почему подстанции гудят?

Причины, почему подстанции шумят, связаны с явлениеммагнитострикции и работой системы охлаждения. Сердечник устройства собран из тонких стальных пластин. Когда через трансформатор проходит переменный ток, он постоянно меняет направление — 50 раз в секунду. Из-за этого пластины буквально слегка сжимаются и разжимаются в такт с током — 100 раз в секунду. Это явление и называется магнитострикцией. Корпус работает как резонатор — усиливает звук. Отсюда и характерный низкий гул. Дополнительный шум создают вентиляторы охлаждения.

Опасно ли жить рядом с трансформаторной будкой?

Если будка стоит на нормативном расстоянии от дома, угроза практически исключена. Но есть несколько факторов, о которых стоит знать.

• Электромагнитное излучение. Трансформаторная будка создает электромагнитное поле. На расстоянии 10 м его уровень укладывается в санитарные нормы и не отличается от фона обычной городской среды (почти как рядом с работающим холодильником или телевизором).

• Шум. Постоянный низкочастотный гул может мешать спать, особенно если окна выходят прямо на будку. Это не опасно для здоровья, но снижает качество жизни.

• Пожарная опасность. Это реальный риск, но только для масляных трансформаторов — внутри них находится горючее масло.По нормам такая будка должна стоять не ближе 16–24 м от жилого здания.

Почему появляется запах гари у подстанции?

Причины запаха гари у подстанции включают перегрев оборудования или повреждение изоляции.

• Перегрелось масло внутри трансформатора. Многие трансформаторы охлаждаются специальным маслом. Если оборудование слишком долго работает под высокой нагрузкой или сломалась система охлаждения, масло начинает перегреваться и разлагаться с выделением газов и характерного запаха.

• Сгорела изоляция проводов. При коротком замыкании или сильном перегреве изоляция горит и дает едкий запах — примерно как горелая пластмасса или резина.

• Окисление или ослабление контактных соединений. Плохой контакт создает локальный нагрев и подгорание элементов.

Запах гари от подстанции — сигнал о неисправности. При обнаружении необходимо сообщить в аварийную службу электросетей и не приближаться к оборудованию.
